Cellosize羥乙基纖維素（HEC）
順德三升化工供應羥乙基纖維素,羥乙基纖維素生產廠家,陶氏羥乙基纖維素,纖維素,科萊恩hec,纖維素增稠劑,免費供樣測試,服務熱線18688841669張經理。
CELLOSIZE®羥乙基纖維素（HEC）是一種非離子的水溶性聚合物，它具有許多功能,包括：增稠、懸浮、粘合、乳化、成膜、穩定、分散、保水以及形成保護膠體。它極易溶于熱水或冷水中，可以配制成粘度范圍廣闊的溶液，并對于溶解的電解質有極佳的耐受力。
CELLOSIZE HEC 的粘度范圍很窄，能使每批量乳膠漆的粘度一致，而且溶液透明度極極高。

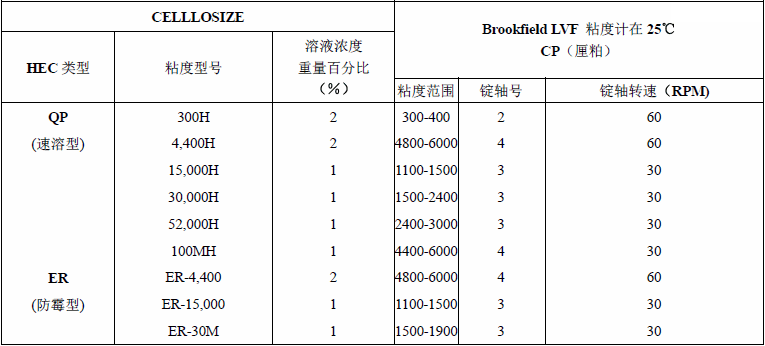

CELLOSIZE®羥乙基纖維素各型號在乳膠漆方面所提供之不同粘度：
CELLOSIZE HEC 的粘度范圍很窄，能使每批量乳膠漆的粘度一致，而且溶液透明度極極高。
CELLOSIZE®羥乙基纖維素各型號在乳膠漆方面所提供之不同粘度：
.jpg)
CELLOSIZE®羥乙基纖維素在乳膠漆中之使用方法：
方法（一）
直接于研磨顏料時加入：
1.于備有高應切攪拌器之大桶中加入適當之凈化水，（一般情況下，乙二醇，濕潤劑和成膜劑等均在此步驟加入）。
2.開始低速不停地攪拌并慢慢把羥乙基纖維素均勻篩入溶液中。
3.繼續攪拌至所有顆粒物濕透。
4.然后加入防霉劑，堿性添加劑等如顏料分散助劑，氨水。
5.攪拌至所有羥乙基纖維素完全溶解（溶液粘度明顯增加）才加入配方中其他組份，研磨至成漆為止。
方法（二）
配備母液候用：
此法是先配備濃度較高之母液，然后再加入乳膠漆中。此法之優點是有較大之靈活性，可直接加入漆成品中，但須適當之貯存。步驟與方法（一）中1－4步相似，不同之處是無須高應切攪拌器，只用一些功率足夠使羥乙基纖維素保持在溶液中均勻分散之攪拌器即可。繼續不停攪拌至完全溶解成粘稠溶液。須注意是：防霉劑必須盡早加入母液中。
方法（三）
配成粥狀物候用：
由于有機溶劑對羥乙基纖維素來說是不良溶劑，因此可用這些有機溶劑來配備粥狀物。最常用之有機溶劑是漆配方中之有機液體如乙二醇，丙二醇，和成膜劑（如已二醇或二乙二醇丁基醋酸酯 Butyl CARBITOL acetate）。冰水亦是不良溶劑，故冰水亦常與有機液體一起，用于配備粥狀物。
粥狀之羥乙基纖維素可直接加入漆中。在粥狀時羥乙基纖維素已充分被泡漲。當加入漆中后，便馬上溶解，并起增稠作用。加入后仍須不斷攪拌直至羥乙基纖維素完全溶解，均勻為止。
一般粥狀物是用六份有機溶劑或冰水與一份羥乙基纖維素混合成，約5-30分鐘后，羥乙基纖維素便水解并明顯地發漲。夏季時一般水之溫度太高，不宜用于配備粥狀物。
配備CELLOSIZE®羥乙基纖維素母液時所須注意之事項：
由于Cellosize®羥乙基纖維素是經過處理之粉粒狀物，只要注意下列事項，則很容易操作并使之溶與水中。
1.在加入羥乙基纖維素前和后，均必須不停攪拌，直至溶液完全透明澄清為止。
2.必須慢慢篩入攪拌桶內,切勿大批或把已結成塊狀和球狀之羥乙基纖維素直接加入攪拌桶內。
3.水溫和水中之PH值對羥乙基纖維素之溶解有明顯之關系，須特別注意。
4.千萬不要在羥乙基纖維素粉末被水濕透前加入一些堿性物質于混合物中。在濕透后才提高PH值則有助于溶解。
5.盡可能范圍內，提早加入防霉劑。
6.使用高粘度型號羥乙基纖維素時，母液之濃度不可高于2.5－3％（重量計）,否則母液難于操作。
Cellosize®羥乙基纖維素 QP—型是經過后處理的，所以一般不容易形成塊狀或球狀，亦不會于加入水后形成難溶球狀膠體。
.jpg)
佛山三升化工有限公司專業代理經銷陶氏QP-100MH日化級羥乙基纖維素 ，聯系電話:18688841669張經理。歡迎來電咨詢，我們將為您竭誠服務!
下一篇：環氧地坪漆配方推薦|TEGO助劑 添精彩！上一篇： 流平劑的作用
此文關鍵字：廣東羥乙基纖維素,美國陶氏羥乙基纖維素,羥乙基纖維素
同類文章排行
- 絲印油墨的消泡與脫泡問題
- 水性柔板和凹版油墨，上光油消泡劑問題
- 迪高消泡劑常見問題
- 消泡劑是如何起作用的？
- 脂方族水性樹脂，有什么特殊性能？
- 醇溶性聚氨酯樹脂與水性聚氨酯樹脂有什么區別
- 水性樹脂為什么對鋁的附著力不好，怎么解決
- 分散高色素炭黑和普通炭黑要用不同的分散劑
- 分散劑分散鈦白粉炭黑彩色為什么效果不一樣
- 加消光粉后涂料表面顆粒感產生原因及解決方法
最新資訊文章
- 具有隔熱反射功能涂料的制備方法
- 雙組份透明玻璃隔熱涂料配方及其制備方法
- 自清潔有機硅改性丙烯酸樹脂隔熱反射涂料制備方法
- 復合型水性丙烯酸隔熱涂料及其制備方法
- 高固含量水性紫外光固化透明隔熱涂料及其制備方法
- 環保型透明隔熱涂料配方及其制備方法
- 納米ATO/TiO2填料水性聚氨酯隔熱透明涂料配方
- 合成聚氨酯玻璃隔熱涂料配方及其制備方法
- 環保隔熱涂料及其制備方法
- 防水隔熱外墻涂料配方及其制備方法
您的瀏覽歷史
