佛山三升化工供應解決針孔與縮孔迪高助劑，如需要可以咨詢18688841669張經理。針孔、縮孔是粉末涂料使用過程中較常見的弊病,它們的存在不僅影響產品外觀質量,而且嚴重地影響產品的機械性能、保護性能, 被保護材料的腐蝕大多就從此開始而延伸,從而失去粉末涂料的使用價值。因此,在粉末涂料使用過程中,盡可能減少針孔、縮孔的發生,具有實際的重要意義。

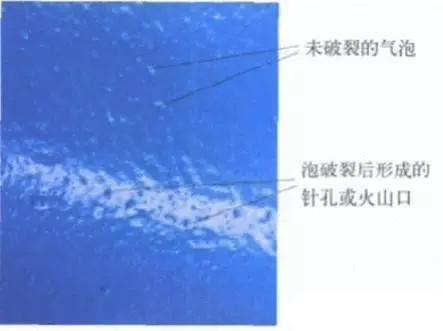

針孔是指粉末涂料從熔融到固化的時間里,粉末涂料中的氣體從底層穿過高粘度的、已接近封閉的彈性樹脂層到達涂層表面,未能逸出而形成的缺陷。是漆膜表面形成的，是因施工時溶劑揮發過快或涂膜中氣泡溢出后不能流平導致干燥后留下針狀小孔。

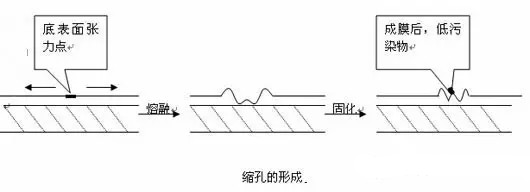

縮孔涂膜的表面缺陷主要是凹陷、針孔、以及邊角的縮邊或厚邊等現象。涂膜表面凹陷有兩種情況，一種是圓形凹陷、一種是六角多邊型凹陷。涂膜表面出現的凹陷是由表面張力梯度造成的，由于涂料組 成的變化和溫度變化導致表面張力不均，流體由低 表面張力處流向高表面張力處，結果在流體表面形成凹陷，也稱為Maragoni效應，最終出現邊緣隆起、中心下陷成圓形的縮孔，或邊緣隆起、中心下陷為六 邊形槽的貝納爾多旋渦。縮孔中心有低表面張力的物質存在，其與周圍的涂料存在表面張力差，這個差值就是縮孔形成的動力，促使周圍的液體流體向四周背離它(縮孔污源)而流開成凹陷。

形成原因

圖1 貝納爾多渦流示意圖危害

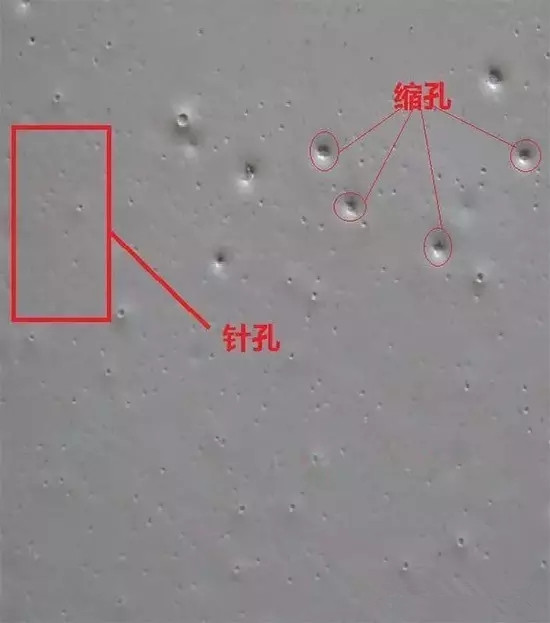

針孔是因氣體（空氣或反應產生的氣體等）排出產生的，而縮孔而是因潤濕不良產生，如底材與上涂表面張力差距過小，或底材受污染，也有的是上涂漆中受消光劑或綞紋劑等污染而產生——這類一般在涂膜中呈均勻分布，在何時何地出現也沒有規律可尋，且形狀是很小的點狀縮孔。

形成原因
1、涂料的配方和生產商的原因。清漆的精制不良，溶劑的選擇和混合比例不當，顏填料的分散不良，在涂料生產中夾帶入空氣氣泡和水汽。

6、被涂物表面處理不當，在有油污的表面上涂裝。鋼材含水率高，膩子和第七未干透。涂膜一次涂裝得過厚，溶劑無法及時揮發被包裹在涂層中，經一段時間后揮發逸出時形成針孔。
